一、在線式弧度測量?jī)x設備概述

1.1 本設備用于某客戶碳化硅模塊產能建設項目。

1.2 設備功能與原理介紹

該儀器是我公司最新研發的小龍門CNC測量?jī)x，它具有以下特點：

● 該系列行程測量?jī)x采用龍門式結構（橋架式），運行性能穩定，且機構穩定不變形。

● X、Y、Z三軸均采用伺服電機、全采用雙重閉環運動控制、可保證電機在中、高速運動時的穩定性，和準確的定位精度，X、Y、Z三軸均采用高精度線性滑軌搭配進口開放式光柵尺，保證測量精度。

● 底座采用大幅大理石結構，可極大保證機構運行時的穩定和精度。

● 配高分辨率攝像機

● 配公司全自動測量軟件Quickmeasuring，可編程自動檢測，大大提高測量效率。

● 可選配日本Keyence與以色列Opimel激光位移傳感器。

● JT-5040CNCJ有效測量行程：

二、機器結構圖

1、 外觀:銀白色（注釋：主要為顏色要求，包括配色的一些要求）

2、尺寸:   1200mm*1500mm*1500mm（注釋：包含長度、寬度、高度尺寸,可加上一定的公差；單位為M或MM）

3、 重量：630kg（注釋：?jiǎn)挝唤y(tǒng)一為KG）

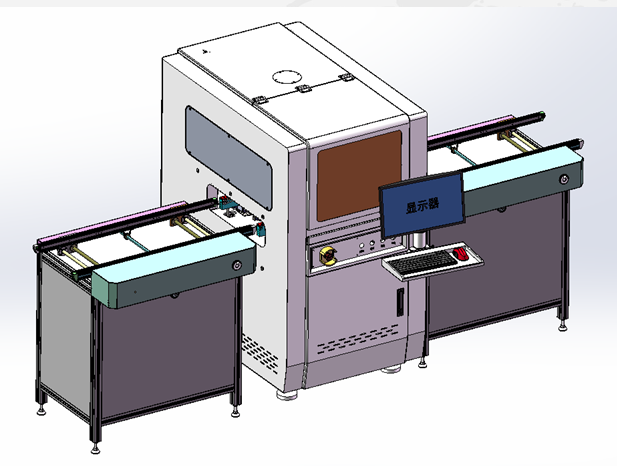

（注釋：設備整體圖片或者CAD整體圖紙，要能反饋出設備整體結構）

三、系統組成：(必須包含剩余電流保護裝置)

1、影像瞄準系統：高分辨率彩色CCD、攝像機高清鏡頭

2、照明系統同軸光

3、軟件QuickMeasuring全自動影像測量軟件

4、工作環境溫度20°C±3°C,   濕度45％-75％

5、電源220V±10％,50Hz

四、設備原材料（或主要原材料）規格（注釋：以下格式與填寫內容供參考）

1、機型：JT-5040CNCJ

2、CCD：≥130萬像素

3、軟件：全自動影像測量軟件

4、光柵尺：分辨率0.5um

5、光源：JATEN

6、數據處理器：JATEN

7、導軌精密導軌及研磨級滾珠螺桿/精密導軌及高速靜音滾珠螺桿

8、鑄件工作臺：JATEN

9、基座大理石

10、伺服馬達：松下伺服電機

11、影像標準片：JATEN /標準塊

12、激光位移傳感器：基恩士 G30
