影像測量儀的多種集成測頭

   為了滿足各行業的大量工業測量需求,影像測量儀要配套設計多種測頭.每種測頭所針對著不同的測量工件.主要分為兩大類,三維度和平面兩大類.平面側頭的精確度比三維的要高.因此國內各大光學儀器的生產商紛紛引入其他測頭來補充實際的測量需求.還有一種集成測頭,可以將各種測頭集安裝在一臺影像測量儀上,然后可以實現一臺儀器檢測多種工件的目的.這種不僅節省測量時間,而且避免了購買和使用多臺不同類型的測量儀器的更換.這就是我們所講到的集成測頭.

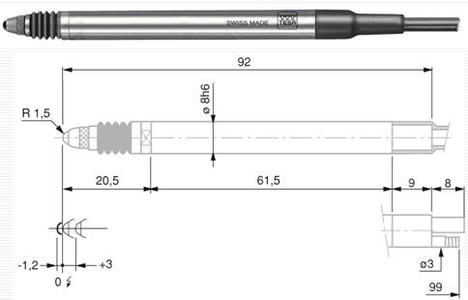

  1. 觸發測頭又稱為開頭測頭.是坐標測量機最常用的一類接觸式測頭.在儀器測頭旁邊加裝觸發測頭.可以利用觸發測頭的探針探測影像不方便或者不能測量的量度.這種測量方式使得接觸式測量與非接觸式測量融為一體.觸發測頭的主要任務是探測零件時發出鎖存信號.實時地鎖存被測表面點的三維坐標值.

2. 掃描測頭又稱為比例測頭或模擬測頭.此類測頭不僅能作觸發測頭使用,更重要的是能輸出與測桿的偏轉成比例的信號.由計算機同時讀入測頭偏轉及測量點的三維坐標信號.以保證實時地得到被探測點的三維坐標.由于取點時沒有機械地往復運動.因此采點效率大大提高,掃描測頭用于離散點的測量時,由于測桿的三維運動可以確定該點所在表面的法矢方向,因此更適于曲面的測量.
