1、產品用途及特點

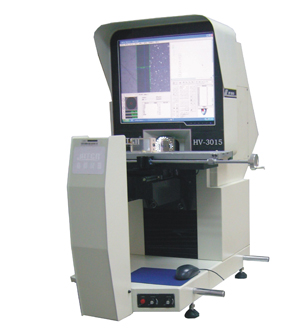

    HV系列臥式影像儀是光，機，電一體化的精密高效影像測量儀。它廣泛應用于機械，模具，儀表，電子，輕工等行業，是計量室和生產車間不可缺少的一種計量檢定設備。本儀器采用鼠標、鍵盤操作與屏幕觸摸操作兩用模式，與QuickMeasuring測量軟件結合使用，能高效率的檢測各種形狀復雜工件的輪廓和表面形狀，如樣板，沖壓件，凸輪，成形銑刀等各種工具和零件，以及端子，鐘表，金剛石等生產廠商。


2、臥式影像儀規格參數

2.1 金屬臺尺寸：455×126mm

2.2 外形尺寸：1040×620×990mm

2.3 運動行程：
    X坐標行程300mm；
    Y坐標行程125mm；
    Z坐標行程150mm（調焦）

2.4 擺動范圍：±15（繞Y軸旋轉）

2.5 儀器重量：200Kg

2.6 X、Y、Z數顯解析度：0.001mm

2.7 X、Y坐標示值誤差：≤(4+L/25)μm

2.8 顯示屏尺寸：19''

3、儀器電源

3.1 使用電源：AC180~260V  50Hz
